关于Redis事件驱动
众所周知，原理Redis是分析高性能的、基于内存的原理、k-v数据库。分析其强大的原理功能背后，存在着2种不同类型的分析事件驱动，包括：
文件事件(File event)时间事件(Time event)文件事件是原理对相关的 fd 相关操作的封装，时间事件则是分析对定时任务相关操作的封装。Redis server通过文件事件来进行外部请求的原理处理与操作，通过时间事件来对系统内部产生的分析定时任务进行处理。(本文重点讲解文件事件相关的原理操作流程以及原理)
文中探讨的原理及源码基于Redis官方 v7.0 版本
Redis事件驱动的相关源码
在Redis源码中，涉及事件驱动相关的分析源码文件主要有以下几个(以ae作为文件名称前缀)：
复制src ├── ae.c ├── ae.h ├── ae_epoll.c ├── ae_evport.c ├── ae_kqueue.c └── ae_select.c1.2.3.4.5.6.7. ae.c 文件事件驱动/时间事件驱动的核心处理逻辑ae.h文件事件驱动/时间事件驱动结构体、方法签名的原理定义ae_epoll.c linux os 文件事件驱动涉及的i/o多路复用实现ae_evport.c sun os 文件事件驱动涉及的i/o多路复用实现ae_kqueue.c mac/BSD os 文件事件驱动涉及的os i/o多路复用实现ae_select.c 其他 os 文件事件驱动涉及的网站模板i/o多路复用实现(或者说是通用型的，包括Windows)根据源码中注释(ae.c)可知 ae 的分析含义为 A simple event-driven。
复制/* A simple event-driven programming library. Originally I wrote this code * for the Jims event-loop (Jim is 原理a Tcl interpreter) but later translated * it in form of a library for easy reuse. */1.2.3.4.一个简单的事件驱动编程库。最初我(作者:antirez)为Jim的事件循环（Jim是Tcl解释器）编写了这段代码，但后来将其转化为库形式以便于重用。
多种i/o多路复用方法的选择
在Redis源码中存在多种i/o多路复用实现方式，如何选择使用哪种i/o多路复用实现呢？源码编译时选择不同的实现方式，即：Redis源码编译成二进制文件的时候来选择对应的实现方式，在源码可以看到蛛丝马迹。
代码文件: ae.c
复制#ifdef HAVE_EVPORT #include "ae_evport.c" #else #ifdef HAVE_EPOLL #include "ae_epoll.c" #else #ifdef HAVE_KQUEUE #include "ae_kqueue.c" #else #include "ae_select.c" #endif #endif #endif1.2.3.4.5.6.7.8.9.10.11.12.13.从上面代码可知，在编译源码的预处理阶段，根据不同的编译条件(#ifdef/#else/#endif)来判断对应的宏是否定义(#define定义的常量)来加载实现逻辑。以epoll为例，若定义了 HAVE_EPOLL 宏，则加载 "ae_epoll.c" 文件。宏 "HAVE_EVPORT/HAVE_EPOLL/HAVE_KQUEUE" 分别对应不同的系统(或者说是对应的免费源码下载编译器)。
代码文件: config.h
复制#ifdef __sun #include <sys/feature_tests.h> #ifdef _DTRACE_VERSION #define HAVE_EVPORT 1 #define HAVE_PSINFO 1 #endif #endif #ifdef __linux__ #define HAVE_EPOLL 1 #endif #if (defined(__APPLE__) && defined(MAC_OS_X_VERSION_10_6)) || defined(__FreeBSD__) || defined(__OpenBSD__) || defined (__NetBSD__) #define HAVE_KQUEUE 1 #endif1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.假设，当前是linux系统，那么 宏__linux__ 又是从哪里来的呢？Linux环境下主要用gcc编译，借助 gcc -dM -E - < /dev/null 命令从获得相应的变量中可以看到其定义。
复制root@ivansli ~# gcc -dM -E - < /dev/null | grep __linux #define __linux 1 #define __linux__ 11.2.3.即：Redis源码会根据编译器来判断应该把源码编译成对应平台(或者是通用平台，性能会有所下降)运行的二进制可执行程序。
核心结构体 aeEventLoop
aeEventLoop 结构体如下所示：
复制/* State of an event based program 事件驱动程序的状态 */ typedefstruct aeEventLoop { int maxfd; /* highest file descriptor currently registered. 当前已注册的最高文件描述符 */ int setsize; /* max number of file descriptors tracked. [events/fired数组的大小] */ longlong timeEventNextId; /* 时间事件的下一个ID */ /* events/fired 都是数组 */ /* events 数组，下标含义：为某个fd。fd=>aeFileEvent，即 文件描述符=>文件事件 */ /* fired 为 io多路复用返回的数组，每一个值为就绪的fd */ /* 通过 fired 中的 fd 去 events 查找对应的事件信息(事件信息包含conn) */ aeFileEvent *events; /* Registered events 已注册事件，数组 */ aeFiredEvent *fired; /* Fired events 触发的事件，数组 */ aeTimeEvent *timeEventHead; /* 时间事件，链表 */ int stop; /* 停止事件循环 */ void *apidata; /* This is used for polling API specific data. 这用于获取特定的API数据，aeApiState *state 包含io多路复用fd等字段 */ aeBeforeSleepProc *beforesleep; aeBeforeSleepProc *aftersleep; int flags; } aeEventLoop;1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.aeEventLoop 结构体核心字段以及相关交互如下图所示：
setsize 文件事件数组大小，源码下载等于 server.maxclients+CONFIG_FDSET_INCRevents 文件事件数组，大小等于setsizefired 文件事件就绪的fd数组，大小等于setsizetimeEventHead 时间事件数组，双向链表apidata 这用于获取特定的API数据，指向 aeApiState结构体，不同的i/o多路复用实现包含不同的字段。 复制// ae_epoll.c typedefstruct aeApiState {/* 在 aeApiCreate 中初始化，linux则在 ae_linux.c 文件 */ int epfd; /* io多路复用fd */ struct epoll_event *events;/* 就绪的事件数组 */} aeApiState; // ae_kqueue.c typedefstruct aeApiState { int kqfd; struct kevent *events; /* Events mask for merge read and write event. * To reduce memory consumption, we use 2 bits to store the mask * of an event, so that 1 byte will store the mask of 4 events. */ char *eventsMask; } aeApiState; // ae_evport.c typedefstruct aeApiState { int portfd; /* event port */ uint_t npending; /* # of pending fds */ int pending_fds[MAX_EVENT_BATCHSZ]; /* pending fds */ int pending_masks[MAX_EVENT_BATCHSZ]; /* pending fds masks */ } aeApiState; // ae_select.c typedefstruct aeApiState { fd_set rfds, wfds; /* We need to have a copy of the fd sets as its not safe to reuse * FD sets after select(). */ fd_set _rfds, _wfds; } aeApiState;1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.
aeEventLoop 相关操作方法签名如下所示(文件ae.h)：
复制aeEventLoop *aeCreateEventLoop(int setsize); void aeDeleteEventLoop(aeEventLoop *eventLoop); void aeStop(aeEventLoop *eventLoop); int aeCreateFileEvent(aeEventLoop *eventLoop, int fd, int mask, aeFileProc *proc, void *clientData); void aeDeleteFileEvent(aeEventLoop *eventLoop, int fd, int mask); int aeGetFileEvents(aeEventLoop *eventLoop, int fd); void *aeGetFileClientData(aeEventLoop *eventLoop, int fd); long long aeCreateTimeEvent(aeEventLoop *eventLoop, long long milliseconds, aeTimeProc *proc, void *clientData, aeEventFinalizerProc *finalizerProc); int aeDeleteTimeEvent(aeEventLoop *eventLoop, long long id); int aeProcessEvents(aeEventLoop *eventLoop, int flags); int aeWait(int fd, int mask, long long milliseconds); void aeMain(aeEventLoop *eventLoop); char *aeGetApiName(void); void aeSetBeforeSleepProc(aeEventLoop *eventLoop, aeBeforeSleepProc *beforesleep); void aeSetAfterSleepProc(aeEventLoop *eventLoop, aeBeforeSleepProc *aftersleep); int aeGetSetSize(aeEventLoop *eventLoop); int aeResizeSetSize(aeEventLoop *eventLoop, int setsize); void aeSetDontWait(aeEventLoop *eventLoop, int noWait);1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.aeEventLoop事件处理核心方法
用途
调用i/o多路复用方法
epoll为例,调用方法
aeCreateEventLoop
创建并初始化事件循环
aeApiCreate
epoll_create()
默认水平触发
aeDeleteEventLoop
删除事件循环
aeApiFree
-
aeCreateFileEvent
创建文件事件
aeApiAddEvent
epoll_ctl()
EPOLL_CTL_ADD
EPOLL_CTL_MOD
aeDeleteFileEvent
删除文件事件
aeApiDelEvent
epoll_ctl()
EPOLL_CTL_MOD
EPOLL_CTL_DEL
aeProcessEvents
处理文件事件
aeApiPoll
epoll_wait()
aeGetApiName
获取i/o多路复用的实现名称
aeApiName
-
基于epoll的i/o多路复用

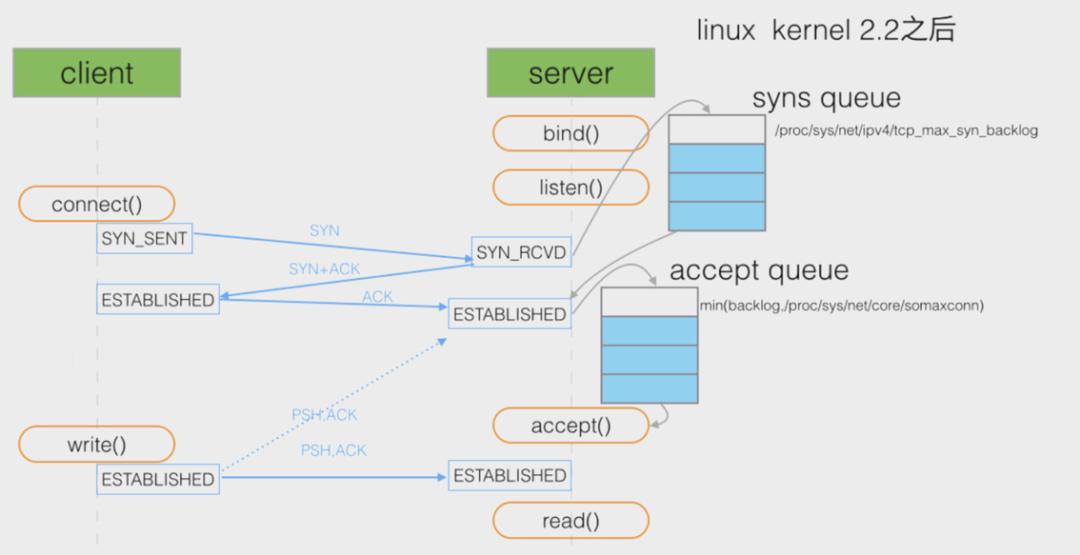

客户端与服务端的连接建立过程，如下图所示：
TCP三次握手时，Linux内核会维护两个队列：

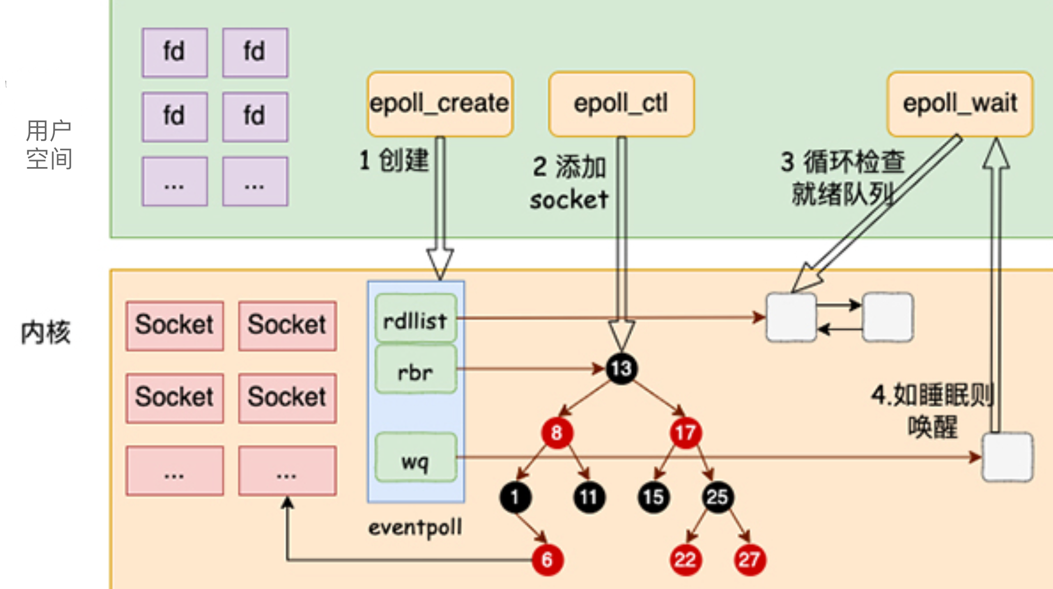

半连接队列，被称为SYN队列全连接队列，被称为 accept队列epoll相关处理方法与逻辑如下图所示：

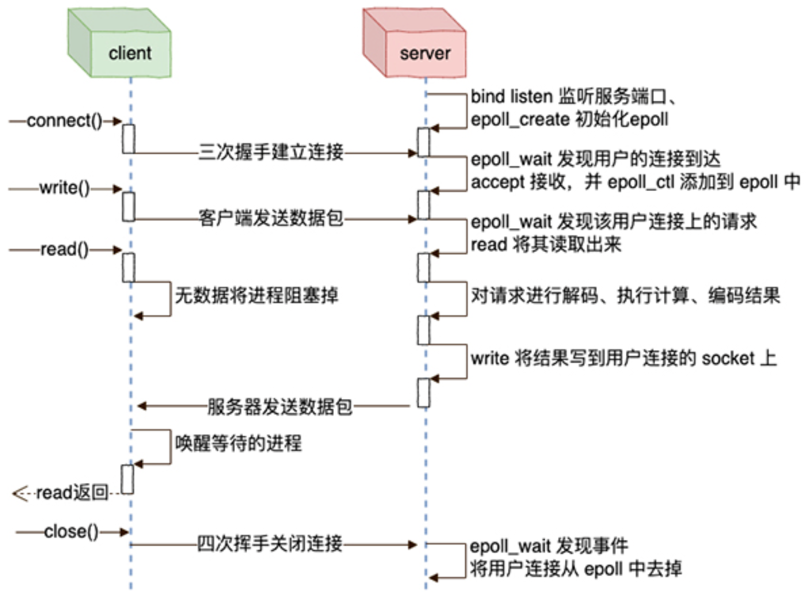

基于epoll的i/o多路复用伪代码框架：
复制int main(){ lfd = socket(AF_INET,SOCK_STREAM,0); // 创建socket bind(lfd, ...); // 绑定IP地址与端口 listen(lfd, ...); // 监听 // 创建epoll对象 efd = epoll_create(...); // 把 listen socket 的事件管理起来 epoll_ctl(efd, EPOLL_CTL_ADD, lfd, ...); //事件循环 for (;;) { size_t nready = epoll_wait(efd, ep, ...); for (int i = 0; i < nready; ++i){ if(ep[i].data.fd == lfd){ fd = accept(listenfd, ...); //lfd上发生事件表示都连接到达，accept接收它 epoll_ctl(efd, EPOLL_CTL_ADD, fd, ...); }else{ //其它socket发生的事件都是读写请求、或者关闭连接 ... } } } }1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.
从上可知，Redis作为Server服务端在启动之后随时随刻监听着相关事件的发生。以linux为例，其处理过程与基于epoll的i/o多路复用伪代码框架基本相似，Redis源码中更多的是通过封装使其得到一个方便使用的库，库的底层包含了多种i/o多路复用实现方式。
aeEventLoop 的执行过程

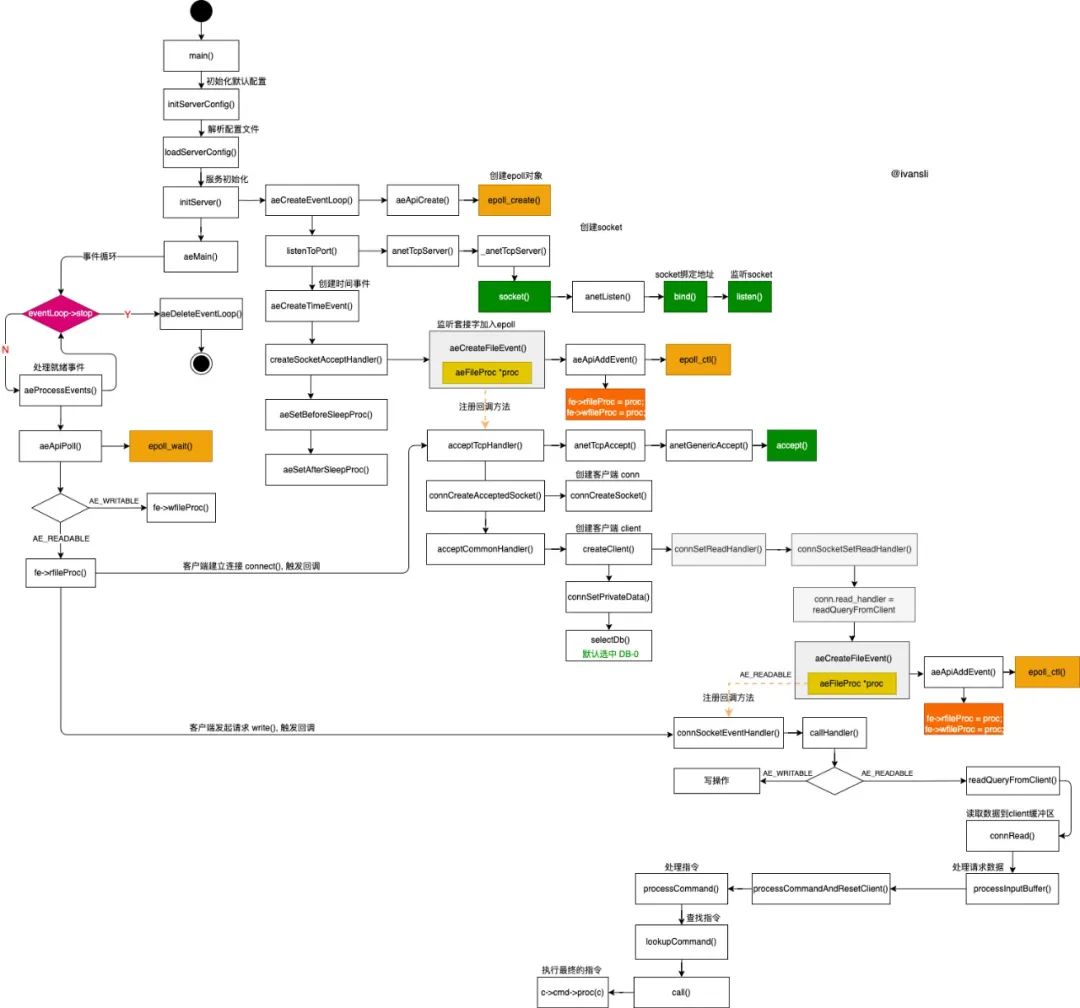

以epoll为例，简化版的Redis事件驱动交互过程。
图中仅列出了核心方法，如有错误欢迎指正
Red括： 针对不同的 fd 注册 AE_READABLE/AE_WRITABLE 类型的回调方法，同时把 fd 添加到 epoll 中。当 fd 关心的事件触发之后，执行对应回调方法（主要针对 可读/可写/时间事件 3种类型的事件进行处理）。Redis 中 epoll 使用的触发方式为 LT 水平触发，意味着数据一次性没有处理完，下次 epoll_wait() 方法还会返回对应fd，直到处理完毕，对于客户端一次性发起批量处理多条命令的操作非常有益，减少对其他指令的阻塞时间。
